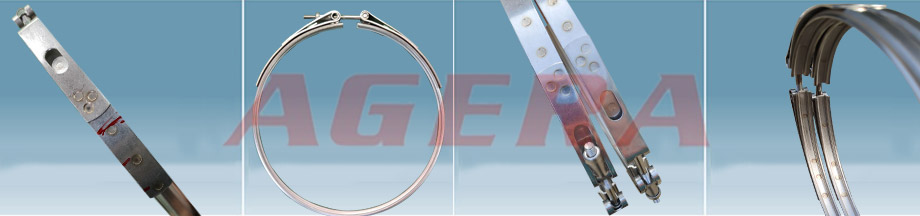

汽車發動機抱箍/卡箍自動點焊工作站是蘇州安嘉根據客戶要求研制的半自動焊接站。焊接站自動鎖螺絲，自動旋轉焊接，無需人員拿工件焊接，具有焊后外觀美觀不錯位，省電節能、焊接效率高、成品率高、省人工、能避免工傷等特點。

一、客戶背景及痛點

蘇州ID公司，總部位于美國，在美國、墨西哥、中國蘇州、波蘭均設有工廠。ID公司是全球工程解決方案的設計者，生產應用于汽車、重型機械、工業、管道設施、船舶行業的不銹鋼蝸輪卡箍和特殊卡箍，及應用范圍廣泛的緊固和密封特殊軟管卡箍。ID公司給汽車制造商和重型機械制造商提供全球的產品服務，并已成為克萊斯勒、通用、福特、奔馳大眾等汽車制造商的全球供應商。在新制項目中出現以下?tīng)顩r：

1.效率太低，產能跟不上：現有產線為均手工點焊，單件需要45秒；

2.焊接品質不達標：兩層疊加后對不齊，錯位達到1.2MM；焊點位置不均衡，差異超過2MM；

3.外觀不良：成品的焊點扁圓不一致，外觀不良，導致客戶報怨不斷；

4.工站需兩人協調操作，費人工：一個人拆裝螺絲固定，一個人操作焊接；

5.工傷常發生：安全防護不到位，時常有工傷發生，人員手指被擠傷或壓傷；

6.工人抱怨多：人工勞動強度大，需要不停的翻轉，人員抱怨較多。

以上六點問題客戶非常苦惱，一直找不到解決的辦法。

二、客戶對設備要求高

蘇州ID公司在2019年3月通過其它客戶找到我們，和我們的銷售工程師討論，并提出定制如下要求的焊機：

1．產能需滿足主機廠年產要求，節拍時間控制在35秒/件；

2．滿足品質要求，兩層疊加后錯位不超過0.6MM；

3. 成品的焊點外徑保持一致，確保在肉眼無明顯差異；

4. 單人操作，拆裝螺絲和焊接由一人操作；

5．增加安全防護，避免工傷產生。

6．減少人員勞動強度，提升自動化水平。

根據客戶所提的要求，普通抱箍點焊機根本無法實現，怎么辦？

三、根據客戶需求，研發定制汽車發動機抱箍/卡箍自動點焊工作站

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、夾具、結構、饋電方式、檢測和控制方式，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工件打樣測試：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的點焊機打樣測試，經過雙方的測試，達到了蘇州ID的焊接要求，確定了焊接參數，最終選型中頻逆變直流點焊電源；

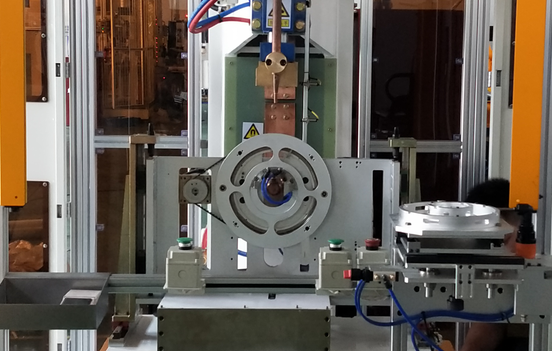

2、整站方案：研發工程師和焊接工藝師一起溝通并根據客戶要求，確定了最終的汽車發動機抱箍/卡箍自動點焊工作站方案，由自動旋轉工位、自動平移機構和焊機部分組成；

3、整站設備優勢：

1）效率高：采用伺服驅XY軸平移工裝，配以C軸旋轉工裝和中頻直流焊接電源，人工只負責上料，設備自動平移、旋轉、點焊，整體節拍達到30秒/件，效率提升30%；

2）解決錯位，良品率高：采用復合工裝，對抱箍?jī)?nèi)處層進行外形約束，同時將定位插針采氣動結構，確保焊接后兩層疊加后錯位只有0.3MM，良率提升了50%；

3）解決焊后焊點偏差問題，解決了其客戶的抱怨：電極結構采用垂直于工裝，電極材料采用鈹鈷銅，再輔以完美的焊接參數，確保焊點圓度偏差極小，肉眼幾乎看不出差異；

4）節省人工：工作站增設自動鎖螺絲工位，自動焊接的同時，人工在外部完成鎖螺絲，只需1人即可完成；

5）解決了時常發生工傷問題：工作站完全按照主機廠安全要求配置，增設圍欄和光柵，確保設備在運轉時人員不可介入，同時將所有裝夾動作在外部完成；

6）降低了勞動強度，解決抱怨問題：整站人工只負責外部上料和打螺絲，無需介入操作點焊生產，減小了人工拿著工裝和工件翻轉焊接的勞累。

4、交貨期：45個工作日。

安嘉把上述技術方案、細節和蘇州ID詳細討論，最終雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，并于2019年4月與蘇州ID簽訂了設備訂貨合同。

四、快速設計、按時交貨、專業的售后，得到客戶的好評！

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

時間過的很快，45個工作日很快就過去，蘇州ID公司定制型汽車發動機抱箍/卡箍自動點焊工作站經過老化試驗完工了，經過我們專業的售后工程師在客戶現場3天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。蘇州ID公司對該汽車發動機抱箍/卡箍自動點焊工作站實際生產和焊接效果非常滿意，幫他們解決了焊接品質問題、提高了焊接效率、節省了人工成本、幫客戶解決了其客戶的抱怨，給予我們安嘉極大的認可和好評，同時也得到了客戶的客戶的好評和肯定！
